| Voltaj | AC 220V -1 Faz |
| Frekans | 50-60 Hz |
| Hız | 200-5000 Rpm |
| Motor Torku | <2.2NM |

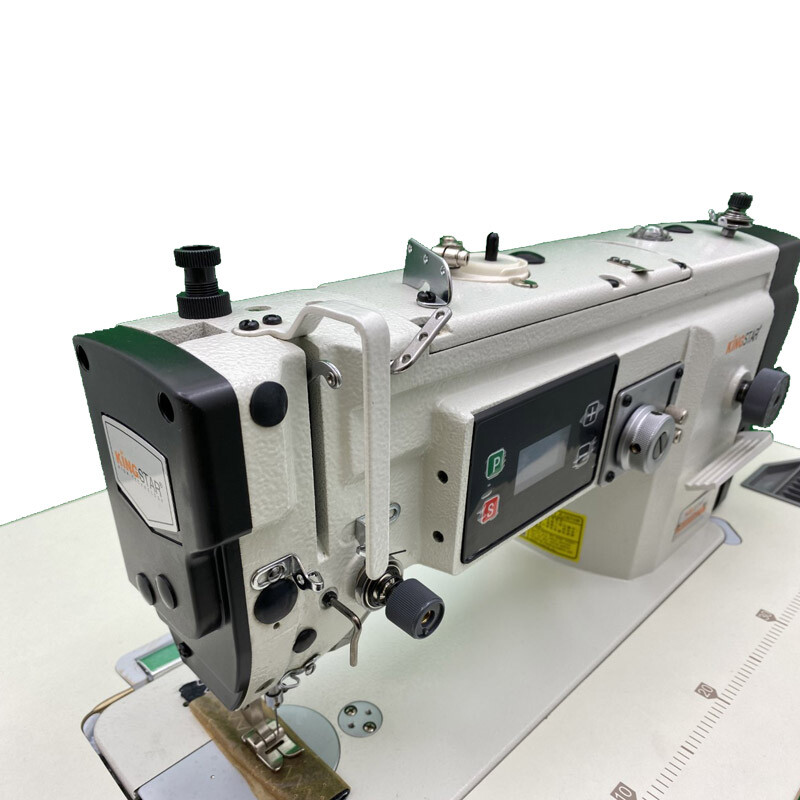

Tuşların Görevleri
- “P” Tuşu
Bu tuş 2 amaçla kullanılmaktadır.
İlk kullanım, iğne konumunu yukarı veya aşağı değiştirmek için doğrudan "P" tuşuna basmaktır, eğer ekranda yukarı iğne işareti gösterirse yukarı iğne konumu anlamına gelir, eğer aşağı iğne işareti gösterirse aşağı iğne konumu anlamına gelir, işaret yoksa iğne konumu yok demektir.
- görevi yapılan ayarın onaylanması için kullanılmaktadır.
- 2- “S” Tuşu
Bu tuş 2 amaçla kullanılmaktadır. İlk kullanım, lambayı kapatmak veya açmak için "s" tuşuna basmaktır. İkinci kullanım parametreyi onaylamak içindir.
- “+” “-“ Tuşları
Bu iki tuş, hızı ayarlamak ve ayrıca parametre girerken sayısal ayar yapmak için kullanılır.
Parametre Değiştirme
Örnek: Motor saat yönünden saat yönünün tersine nasıl değiştirilir?
1.Adım: Makinayı açın.
2.Adım: Ekranda “P-00” yazısı gözükene kadar “P” ve “+” tuşlarına beraber basılı tutun. Gözükünce bırakın.
3.Adım: “+” tuşuna basarak “P-02” parametresine ilerleyin. (P-02 motor yön ayarlama parametresidir. Diğer ayarlar için parametre listesinde yapacağınız işlemi bakarak parametre numarasına göre işlem yapabilirsiniz.)
4.Adım: Seçilen parametreyi onaylamak için “P” tuşuna basın.
5.Adım: Ekranda “1” gözükecektir “-“ tuşuna basarak “1” i “0” olarak değiştirin.
6.Adım: “S” tuşuna basarak kaydedin.
Fabrika Ayarları
Ekranda “P-00” yazısı gözükene kadar “P” ve “+” tuşlarına beraber basılı tutun. Gözükünce bırakın. Sonra “S” tuşuna yaklaşık 3 saniye basın. Fabrika ayarlarına geri dönecektir.
| Parametre Kodu | Parametre İsmi | Ayarlama Aralığı | Fabrika Ayarı |
1 | P-01 | Hız Ayarlama | 200-6500 RPM | 4500 |
2 | P-02 | Motor Yönü | "0" Saat Yönü - "1" Saat Yönünün Tersi | 1 |
3 | P-03 | İğne Açısı | 6-18 * 15 | 12*15 |
4 | P-04 | Başlangıç Dikiş Hızı | 200-800 | 250 |
5 | P-05 | Hızlandırma ve Yavaşlama | 2000-4000 | 3500 |
6 | P-06 | Dikiş Ayarı | 0-999 | 0 |
7 | P-07 |
|
|
|
8 | P-08 |
|
|
|
9 | P-09 |
|
|
|
10 | P-10 | Otomatik Çalışma | "S" ye bastıktan sonra "1" olarak değiştirin | 0 |
11 | P-11 | Yavaş Başlama Seçeneği | "0" Kapalı - "1" Açık | 0 |
12 | P-14 | Akım Limiti | 50-1000 | 280 |
13 | P-15 | Direct Drive-Kayış Seçeneği | "0" Kayış - "1" Direct Drive | 1 |
14 | P-19 | Yavaş Başlama Dikişi | 0-15 | 0 |
15 | P-20 | Yavaş Başlama Hızı | 200-3500 | 800 |
16 | P-38 | Hızı Görüntüleme |
|
|
17 | P-39 | Hız Volt Görüntüleme |
|
|
18 | P-40 | Volt Görüntüleme |
|
|
19 | P-41 | Volt Testi Açma | "0" Kapalı - "1" Açık | 0 |
20 | P-42 | Güç Düşüşü Testi, Önyükleme hata ayıklayıcı sıfırlama testi | "0" Kapalı - "1" Hız Kontrolü - "2" Güç Düşürme - "3" Hız ve Güç | 2 |
21 | P-43 | Güvenlik Anahtarı | "0" Kapalı - "1" Açık | 1 |
| Hata Kodu | Hata Adı | Hata Sebepleri |
1 | Er01 | İğne Pozisyonu Bulunamadı | 1- Pozisyon belirleme kablosu takılı değil. 2- İğne senkronu 1 mm-1,5 mm mesafeyi ve manyetik çeliği koruyan noktaya yakındır. |
2 | Er02 | Hız Kontol Kutusu Bulunamadı | 1- Hız kontrol voltajı 0'a yakın 2- Hız kontrol kutu kablosu takılı değil 3- Hız kontrol kutu kablosu kesilmiş |
3 | Er03 | Motor Faz Hatası | 1- Dokuz delikli kablo takılı değil 2- Motor düzgün takılmadı 3- Faz iyi değil |
4 | Er04 | Blok Koruması | Motor ve hız kontrol kutu bağlantısı iyi yapılmamış |
5 | Er05 | Donanım Aşırı Akım Koruması | 1- Motor aşırı yükleme 2- Zayıf bağlantı 3- Kontrol kutusu başarısız |
6 | Er07 | İletişim Hatası | Sistem kartına iletişim sağlanmaması |
7 | Er16 | Aşırı Yükleme Koruması | Fazla voltaj |
8 | Er20 | Eksiklik Koruması | Az voltaj |
9 | Er22 | Hız Kontrol Kutu Resetlenmemesi | Yeterli voltajın olmaması |
10 | Er23 | Güvenlik Anahtarı | Önyüklemeden sonra bağlantısı kesilmiş veya devre dışı bırakılmış AC güç kaynağı devresi algılandı. |
